Geberit Silent-db20 Robuste Verbindung für hohen Schallschutz

Dreifach sicher gegen Schall

Ob als Fallleitung oder Stockwerksanbindung – bei Projekten mit hohen Anforderungen an den Schallschutz ist das hochschalldämmende Entwässerungssystem Geberit Silent-db20 die optimale Lösung:

Hochwertiger Wohnungsbau
Hotels
Krankenhäuser
Alten- und Pflegeheime

Anwendungen Geberit Silent-db20

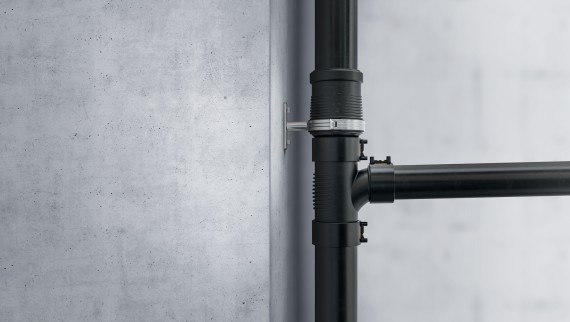

Gebäudeentwässerung
Konventionelle Dachentwässerung

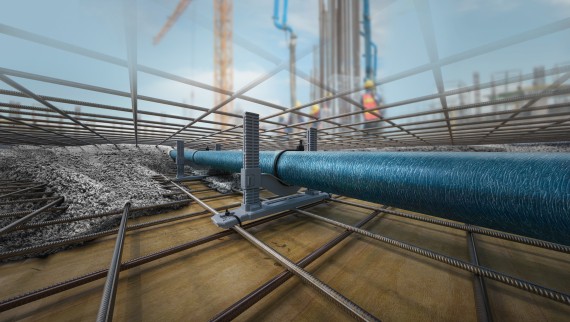

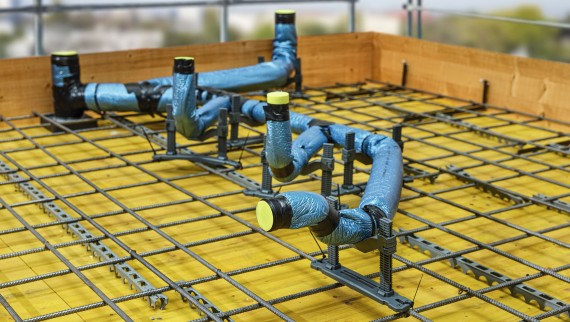

Geberit Silent-db20 ist für das Einlegen in Beton geeignet.

Viele gute Gründe für Geberit Silent–db20

Eine Geberit Silent-db20 Fallleitung mit Stockwerksanschluss

Bitte Info-Punkt im Bild wählen

Geberit Silent-db20 Rohrleitungssortiment

Dimensionen

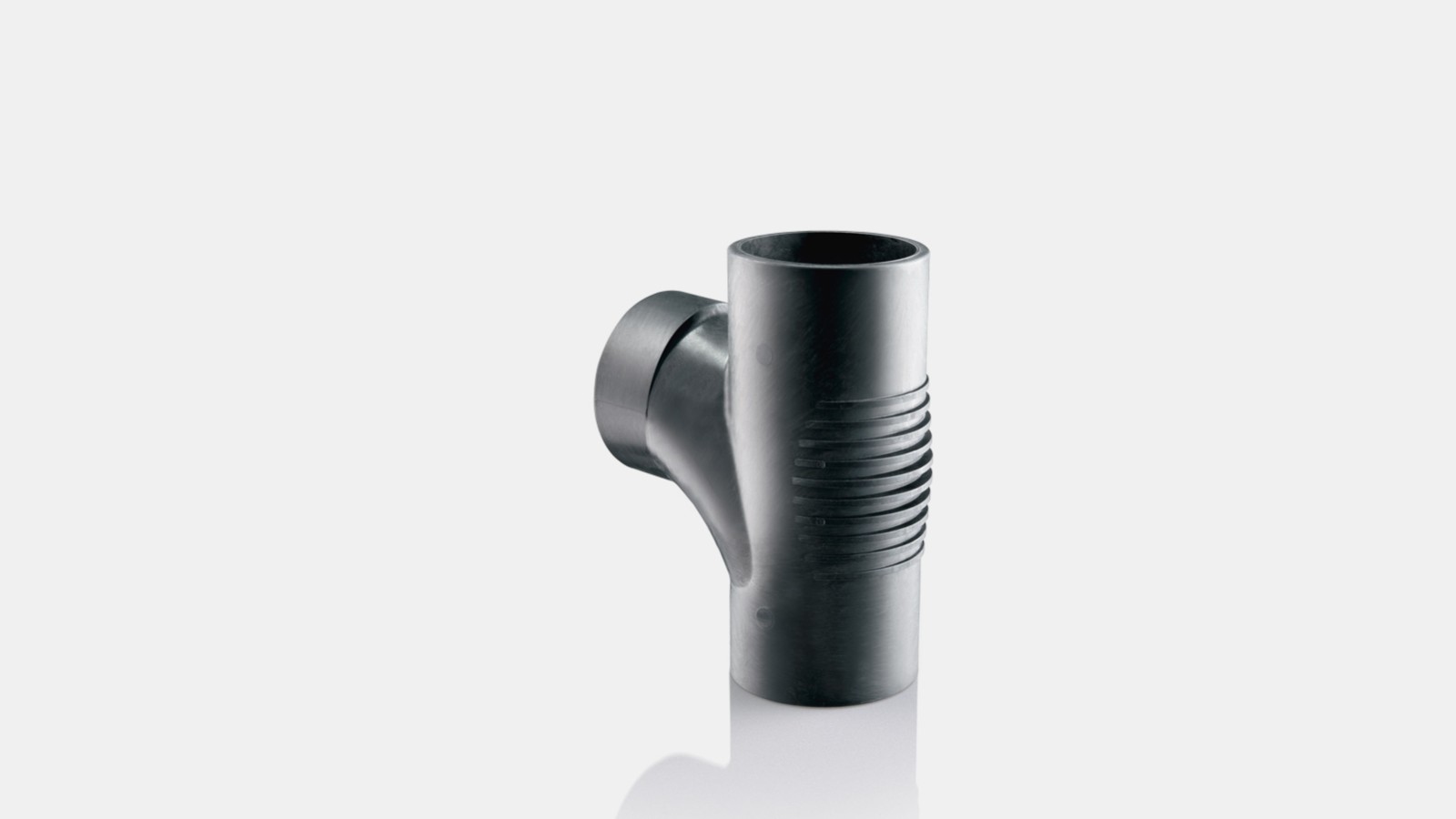

Formstücke

Geberit Silent-db20 Offset

Zubehör

Technische Daten

Dimensionen

Nennweite (DN)	Dimension d x s (mm)
56	56 x 3,2
60	63 x 3,2
70	75 x 3,6
90	90 x 5,5
100	110 x 6
125	135 x 6
150	160 x 7

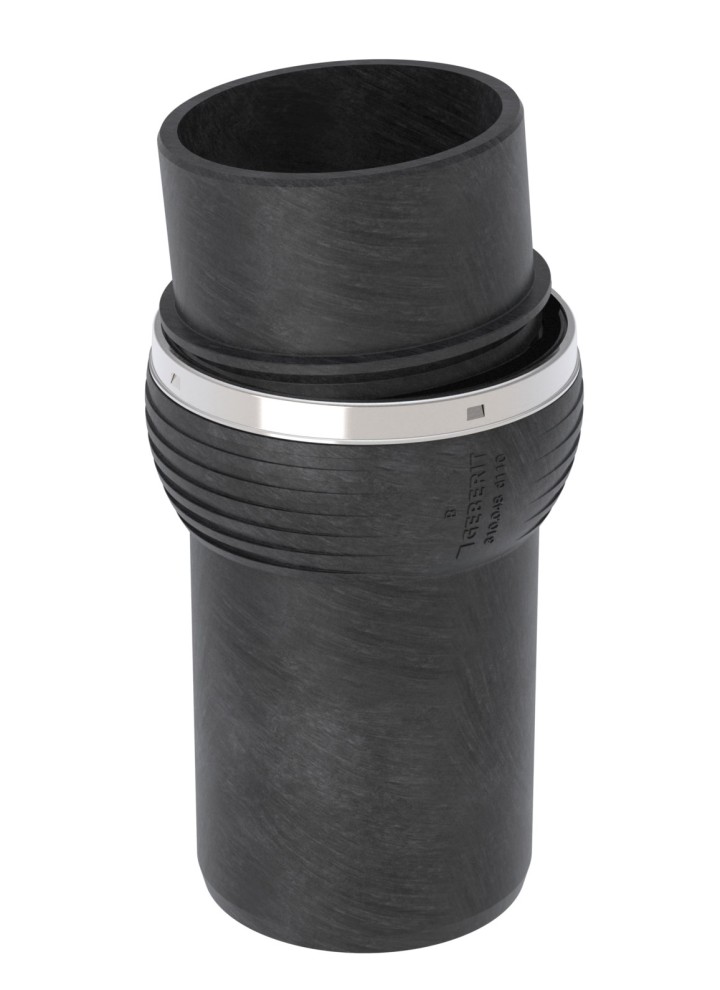

Geberit Silent-db20 Offset

Geberit Silent-db20 Offset Fünf Vorteile auf einen Blick

Spannungsfreie Installation

Bei Achsversätzen von bis zu 10 cm
Pro Stockwerk zwei Offset-Formstücke bei einer Leitungslänge zwischen 1,5 m und 3 m

Einfache Montage

Gleiche Montage wie bei allen anderen Geberit Silent-db20 Formstücken
Ausrichten der Formstücke von Hand

Kürzere Installationszeit

Bis zu einem Drittel kürzere Installationszeit (im Vergleich zur Montage mit zwei 45°-Bögen)
Keine Montage einer Gleitschelle erforderlich
An jeden Achsversatz von bis zu 10 cm anpassbar

Flexible Lösung

Nur ein Produkt, um Achsversätze von bis zu 10 cm zu korrigieren
Zum Ausgleich schräger Grundanschlüsse

Besserer Schallschutz

Leiseres Abfließen als bei einer Umlenkung mit zwei Bögen
Verringerte Köperschallübertragung durch Wegfall der Gleitschelle

Die Bilder der akustischen Kamera mit Geberit Silent-db20 bei einer WC-Spülung mit einem Spülstrom von 2 l/s: Bei der herkömmlichen Lösung mit 45°-Bögen erhöhen sich die Luftschallwerte gegenüber einer geraden Fallleitung um 7–9 dB. Mit dem Geberit Silent-db20 Offset Formstück ist der Wert nahezu gleich wie bei einer geraden Fallleitung.

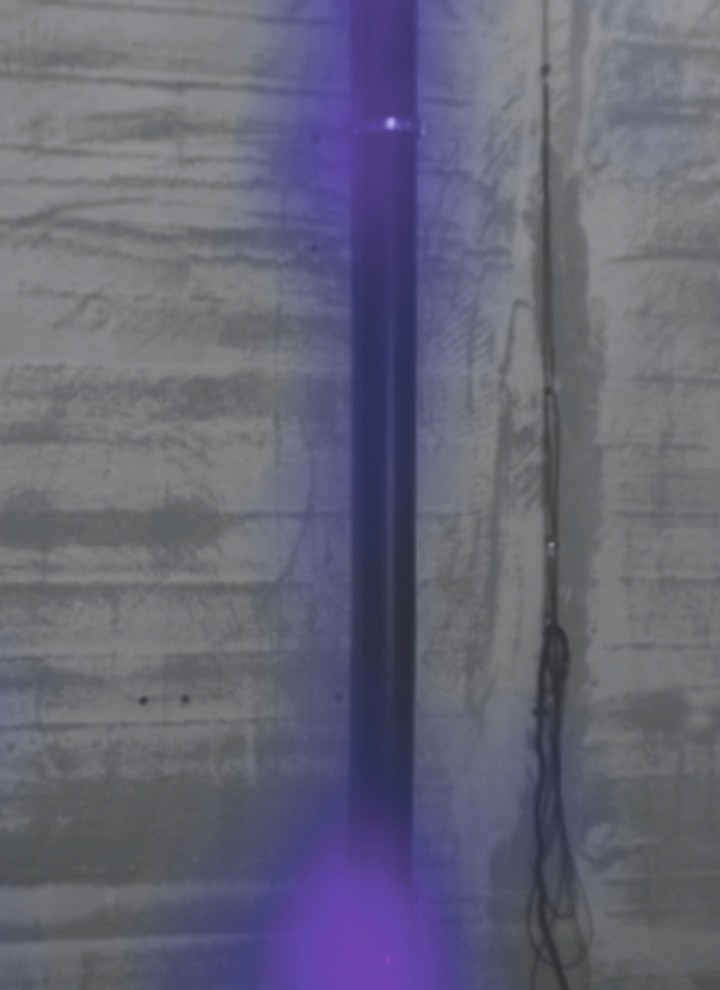

Bild 1: Bei einem Volumenstrom von 2 l/s einer WC-Spülung in einer geraden Fallleitung

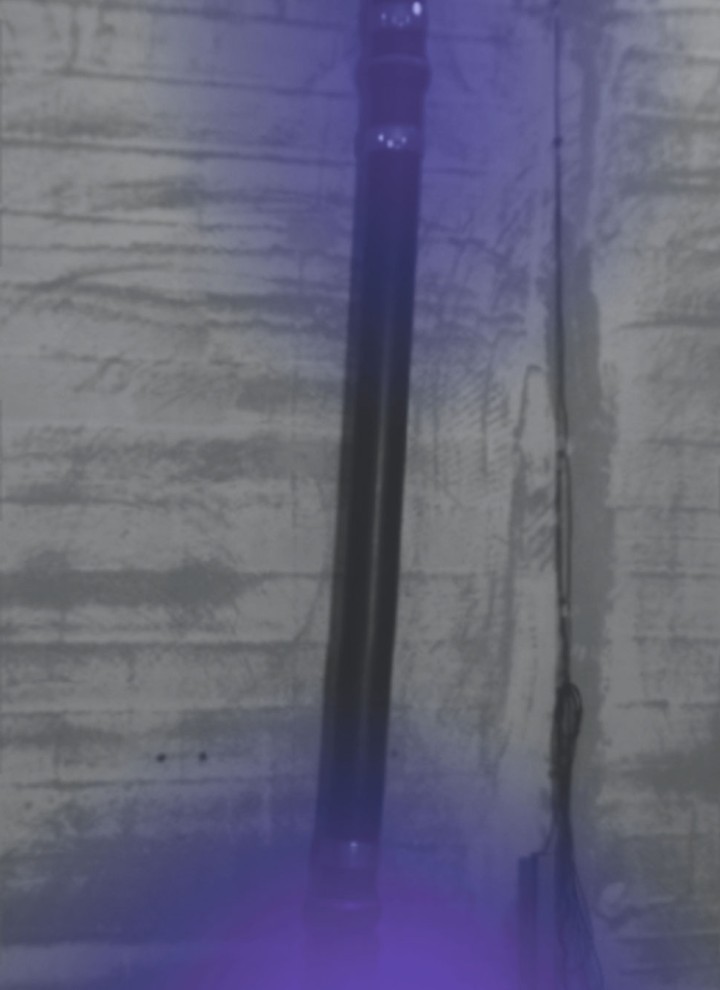

Bild 2: Bei einem Volumenstrom von 2 l/s einer WC-Spülung in einer Fallleitung mit zwei Geberit Silent-db20 Offset Formstücken

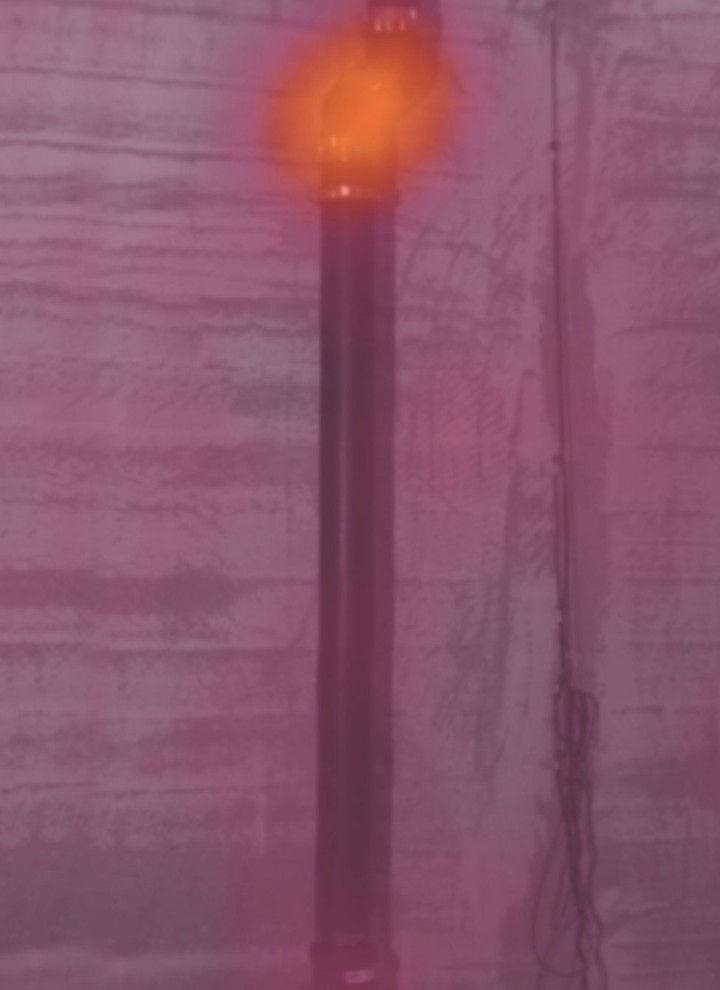

Bild 3: Bei einem Volumenstrom von 2 l/s einer WC-Spülung in einer Installation mit zwei 45°-Bögen

Zubehör

Brandschutz für Geberit Silent-db20 Rohrleitungen

Die Brandschutzmanschetten von Geberit können bis Feuerwiderstandsklasse R 120 eingesetzt werden
Durchführung von Brandprüfungen gemäß EN 1366-3 für eine Vielzahl unterschiedlicher Einbausituationen

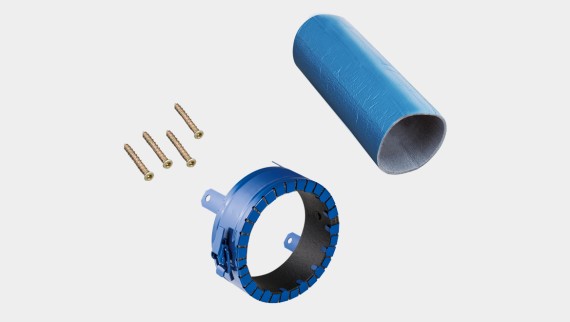

Mit dem Geberit Rohrschott90 Plus EN für einen Feuerwiderstand von 30, 60 und 90 Minuten baurechtlich zugelassen (gemäß aBG Nr. Z-19.53-2236)
Mit dem Geberit Rohrschott120 für einen Feuerwiderstand von 30, 60, 90 und 120 Minuten baurechtlich zugelassen (gemäß aBG Nr. Z-19.53-2605)

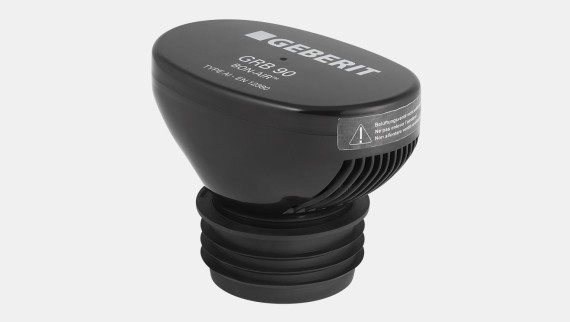

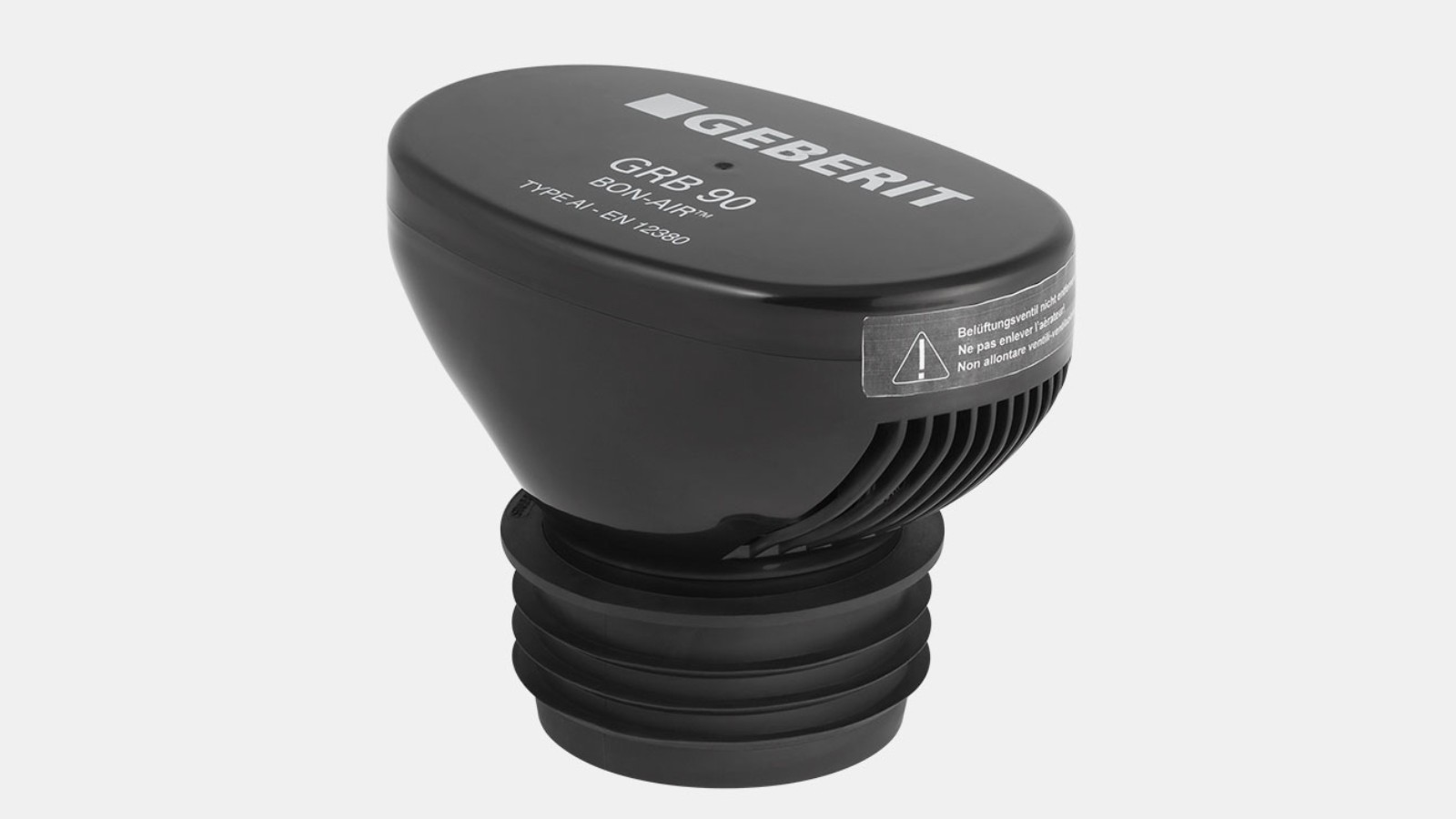

Geberit Belüftungsventil GRB90 für Geberit Silent-db20

Alternative für Installationen, die eine herkömmliche Belüftung aus Platzgründen nicht erlauben.
Erhältlich für Dimensionen bis DN110

Technische Daten

	Geberit Silent-db20
Werkstoff	PE-S2
Längenausdehnungskoeffizient	0,17 mm/(m K)
Aufnahme Längenausdehnung	Erfordert Langmuffe mit Doppelbund oder Stütz- und Dehnmuffe
Montagetemperatur	-20 bis 40 °C
Anwendungstemperatur Dauerbelastung	-20 bis 60 °C
Chemikalienresistenz	95 % aller handelsüblichen Laugen, Säuren und Chemikalien

Geberit Services Unser Einsatz für Ihren Erfolg

Geberit ProPlanner

Erstellen Sie detailgetreue, exakt kalkulierbare Sanitärwände für mittlere bis größere Sanitärprojekte.

Geberit ProPlanner

Schallschutztool

Bilden Sie Ihre spezifische Bausituation in nur wenigen Schritten grafisch nach und erhalten Sie automatisch die passenden Produktlösungen.

Schallschutztool

Medienanfrage für Rohrleitungssysteme

Unsicher, welches Rohleitungssystem oder welcher Werkstoff für Ihr Projekt in Industrie und Schiffbau das geeignete ist? Unsere Experten helfen gerne.

Medienanfrage für Rohrleitungssysteme

Alle Geberit Services entdecken

Videos

Montage Stütz- und Drehmuffe

Erleben Sie die einfache Montage der Geberit Silent-db20 Stütz- und Dehnmuffe.

Montage Offset Formstück

Sehen Sie hier, wie leicht sich das Geberit Silent-db20 Offset Formstück montieren lässt.

Sicherheit

Informieren Sie sich über den effektiven Brandschutz mit Geberit Rohrschott90 Plus EN.

Alle technischen Informationen zu Geberit Silent-db20 Im Online Produktkatalog

Alle Artikel entdecken

Sauber und sicher entwässern Produktlinienbroschüre

Geberit Entwässerungssysteme

Unterlagen

Blättern Sie online
Broschüre bestellen

Geberit Silent-db20 Robuste Verbindung für hohen Schallschutz

Dreifach sicher gegen Schall

Anwendungen Geberit Silent-db20

Viele gute Gründe für Geberit Silent–db20

Geberit Silent-db20 Rohrleitungssortiment

Dimensionen

Formstücke

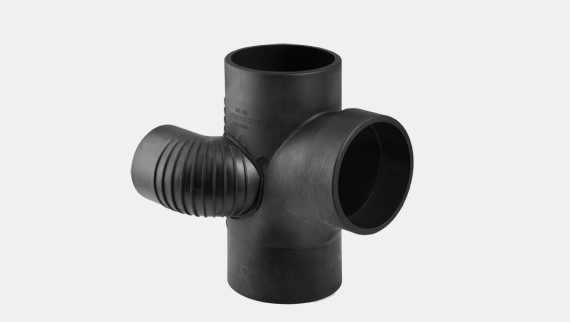

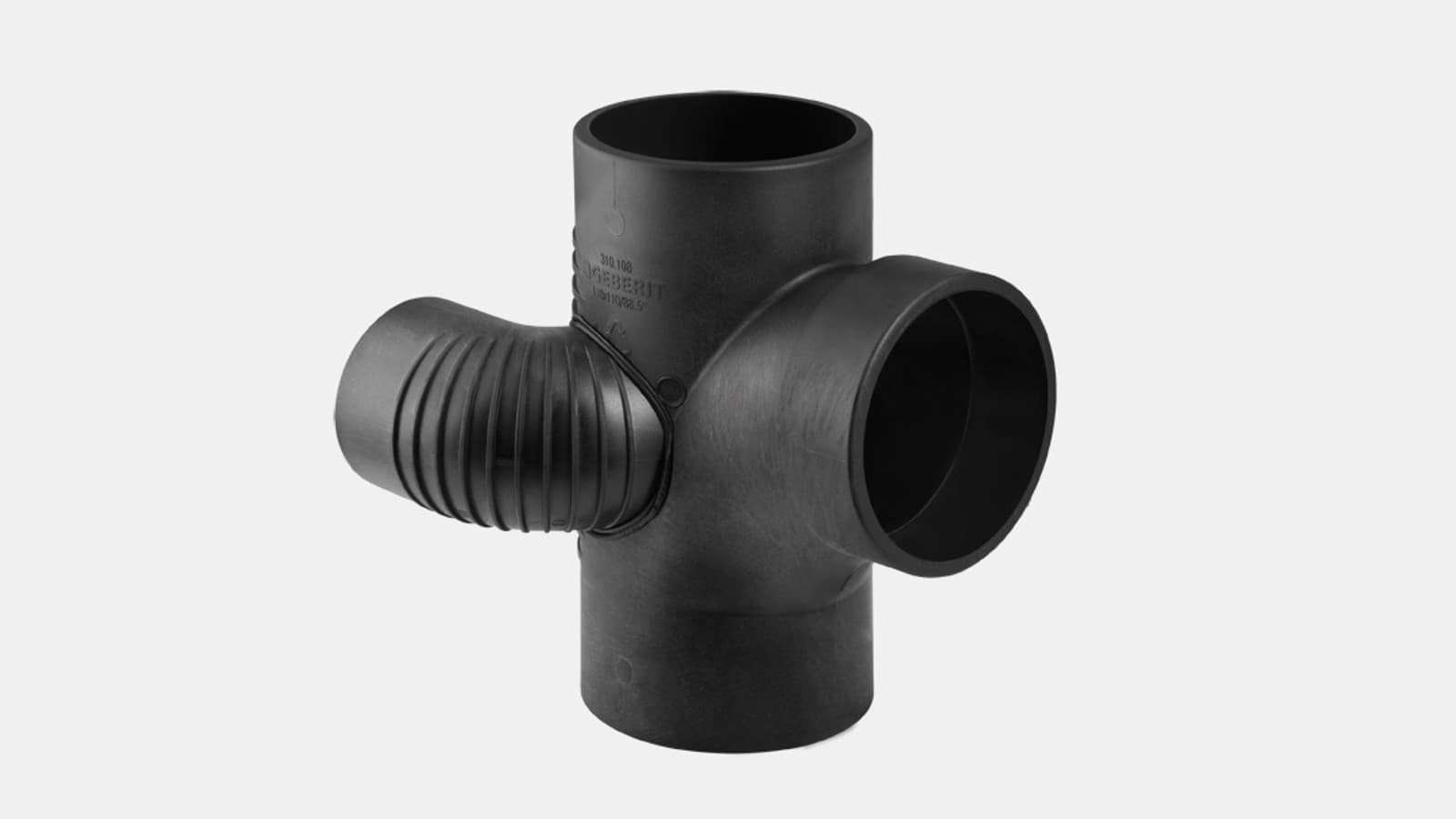

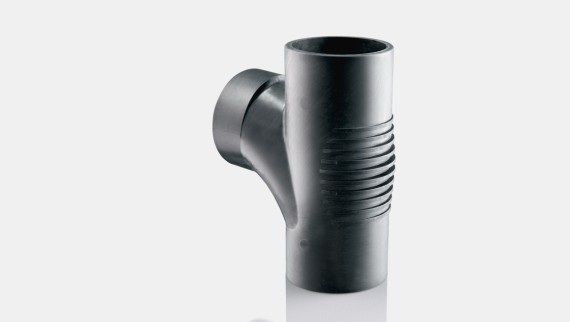

Beispiel Geberit Silent-db20 Schachtbogenabzweig 88,5°
