Mit der Installation des Geberit BIM Plug-ins in Ihrer Autodesk Revit Applikation erhalten Sie Zugriff auf alle Geberit Revit Familien. Dabei ist sichergestellt, dass Sie stets aktuelle, länder- uns sprachspezifische BIM-Objekte downloaden können, ohne diese mühsam auf Webseiten oder Portalen suchen zu müssen. Neben dem BIM Katalog, bietet Ihnen das Geberit BIM Plug-in auch weitere nützliche und hilfreiche Funktionen und Planungsmodule an.
Dieses Video zeigt Ihnen die Installation sowie die Bedienung und den Aufbau des Geberit BIM Plug-ins für Autodesk Revit.
Ist die Nutzung des Geberit BIM Plug-ins kostenpflichtig und/oder benötige ich dafür eine Lizenz?
Das Geberit BIM Plug-in können Sie auf jeder lokalen Geberit BIM-Webseite herunterladen und installieren (www.geberit.xy/bim). Die Nutzung des BIM-Katalogs und der Assistenten sind lizenz- und kostenfrei. Für das Pluvia Dachentwässerungsmodul sowie das Modul für die Geberit Installationssysteme benötigen Sie eine Lizenz. Falls Sie diese Module nutzen möchten, nehmen Sie bitte Kontakt mit Ihrem Ansprechpartner in Ihrer lokalen Geberit Niederlassung auf.
Systemanforderungen, Installationen und Kompatibilität
Mit welchen Microsoft Windows Versionen und welchen Autodesk Revit Versionen ist das Geberit BIM Plug-in kompatibel?
Das Geberit BIM Plug-in hat dieselben Mindestanforderungen an das Windows Betriebssystem wie Ihre Revit Applikation. Die aktuellen Systemanforderungen für die Autodesk Revit Applikation finden sie hier: Autodesk Revit Systemanforderungen
Das Geberit BIM Plug-in ist immer mit der aktuellen und den beiden Vorgängerversionen von Revit kompatibel. Die aktuelle Version 2022 ist kompatibel mit Revit 2023, 2022 und 2021.
Wie installiere ich das Geberit BIM Plug-in?
Laden Sie die Installationsdatei von Ihrer lokalen Geberit Webseite herunter und führen Sie die Installationsdatei (*.msi) aus. Das Geberit BIM Plug-in installiert sich danach selbständig in das korrekte Programmverzeichnis. Nach dem Neustart Ihrer Revit Applikation wird das Geberit BIM Plug-in unter dem Dateireiter “Zusatzmodule“ angezeigt und kann gestartet werden.
Einrichtung, Konfiguration und Nutzung
Warum muss ich die Ländereinstellungen vor Beginn eines Projekts anpassen?
Das Gesamtsortiment der Geberit Gruppe unterteilt sich in viele unterschiedliche lokale Sortimente. Über die Ländereinstellungen wählen Sie das Produktsortiment aus, das dem Land oder der Region Ihres Projekts entspricht. Das ist sehr wichtig, um zu verhindern, dass Sie Geberit Produkte in Ihr Projekt verplanen, die in dem entsprechenden Land oder der Region nicht erhältlich sind. Ausserdem bekommen Sie so den lokalen Geberit Katalog und die dazugehörigen BIM-Objekte in der jeweiligen Landessprache angezeigt. In mehrsprachigen Regionen, wie z.B. der Schweiz können Sie unter mehreren Landessprachen wählen. Wir empfehlen dringend, die regionalen Einstellungen nicht innerhalb desselben Projekts zu verändern. Das kann zu funktionalen Beeinträchtigungen des Geberit BIM Plug-ins führen.
Fragen zum Pluviamodul
Warum erscheint eine Warnmeldung nach der Geberit Pluvia Kalkulation?

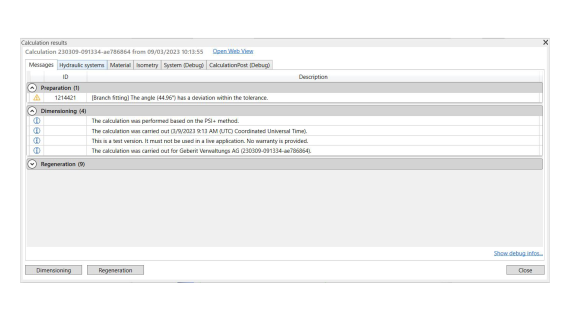

Warnmeldung für Winkeltoleranz
Wenn Bögen in Autodesk Revit Abweichungen von weniger oder mehr als 0,1° aufweisen (z. B. 89,99°), ist jetzt trotzdem noch eine Geberit Pluvia Berechnung möglich. Es wird eine Warnung angezeigt, die den Benutzer auf die Diskrepanz aufmerksam macht.
